ピックアップ製品

NKKスイッチズ 正確な操作を求める機器に最適な小形ロータリスイッチ
「NR01シリーズ」のご紹介

当社は、NKKスイッチズの代理店です。


ロータリスイッチ「NR01シリーズ」は、小形ながら軽快かつ確実な切換節度を実現しました。
計測機器の入力切替や信号波形の選択、ハンディターミナルの機能切替スイッチなどに最適です。

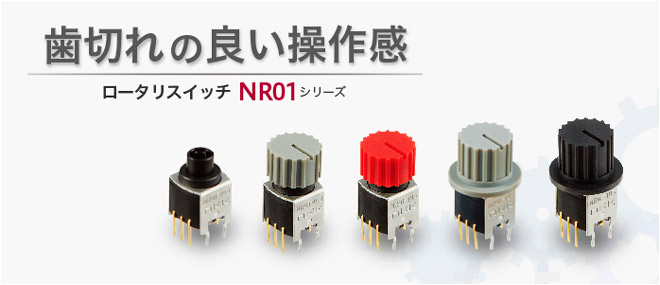

ロータリスイッチNR01シリーズ

【主な特徴】

  • 丸洗い洗浄が可能
    スイッチ接触部に密閉構造を採用したことにより、丸洗い洗浄が可能
  • 軽快な操作感
    スチールボールを採用した切換え機構により、軽快かつ確実な切換節度を実現
  • フラックスの浸入をシャットアウト
    端子部のインサート成形と密閉構造の採用により、スイッチ接触部へのフラックス浸入を防止
  • 摺動接触構造採用
    スイッチ接触部は、金メッキ処理し、ツイン接点による摺動接触構造を採用
  • 高い接触信頼性
    スイッチ接触部に密閉構造を採用。外部から水、ガス、異物、塵埃などが入り込むことがなく、
    高い接触信頼性と安定した高品質を維持
  • 取付部強度向上
    取付板を備えており、プリント基板への取付け強度を向上
  • 浮き上がり防止構造
    取付板の脚部は曲げ加工が施されており、プリント基板に取付けたときの浮き上がりがなく、
    仮固定が可能となり、はんだ付け作業が容易

【製品用途】

  • 医療機器
  • 計測機器
  • 情報通信機器
  • 電源制御機器

基盤実装型ロータリスイッチ比較表

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 電子機器の小形化に貢献する超小形押ボタンスイッチ
「GP01シリーズ」を発売

当社は、NKKスイッチズの代理店です。


NKKスイッチズより、電子機器を小形化したい場合におすすめの超小形押ボタンスイッチ「GP01シリーズ」が
発売されました。

  • ボタンを装着したままリフローしたい
  • 実装面積を削減したい
  • 耐環境性に優れたスイッチがほしい
  • はんだ付け不良の発生を低減させたい

といった様々なお客様のご要望にお応えします。

GP01シリーズ

【主な特徴】

  • 作業工数削減に貢献
    ボタンタイプの場合、高耐熱性樹脂を採用したボタンが一体成形
    されているため、ボタンを装着したままリフローによるはんだ付けが
    可能
    リフロー後にボタンを装着する必要がなく、作業工数の削減に貢献
  • 面実装対応
    端子形状をJリードとし、基板実装面積の削減を実現
  • 優れた耐環境特性
    グリースレスのため-40℃から85℃まで幅広い動作温度範囲を実現
  • 端子平坦度0.1以下を実現
*丸洗い洗浄はできません
 はんだ付け後のプリント基板面のフラックス洗浄に際しては、
 アルコール系の洗浄液をご使用ください

【製品用途】

  • 通信機器
  • OA機器
  • 交換機
  • 制御盤
  • Iot関連

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ RGBのLED採用により色のバリエーションが広がる
照光式押ボタンスイッチを発売

当社は、NKKスイッチズの代理店です。


NKKスイッチズより、超高輝度RGB(3色発光で赤・緑・青)のLEDを採用し、無限に近いカラーの
表示と制御が可能な照光式押ボタンスイッチ KP01/KP02シリーズが発売されました。

KP01/KP02シリーズは、

  • 赤や緑などの規定色ではなく、白色や中間色などの望んだ色を自由に表示させたい
  • ひとつのスイッチであらゆる色を表示させたい
  • 複数色のスイッチを並べて表示したいが、多種のスイッチを購入するのが面倒

といった、お客様の「色」へのご要望を解決します。


KP01/KP02


【主な特徴】

  • 超高輝度RGBのLEDを採用。 多彩なカラーバリエーションを実現
  • コンパクトながらロングストロークを実現
    独自の構造により、基板からの高さは23mmと低背でありながら、
    KP01シリーズは4.5mm、KP02シリーズは3.5mmのストローク
    操作力はKP01シリーズは1.9N、KP02シリーズは1.6Nで軽快な操作感
  • 高耐久性
    500万回以上の開閉耐久性を実現
  • 軽快なクリック感(特許登録済)
    独自の内部機構により静音で軽快なクリック感を実現
    クリック感なしもございます
  • 豊富な操作部バリエーション
    操作部は、ディンプルボタンタイプ、フラットボタンタイプ、操作面に突起が付いた
    突起付きボタンタイプを取り揃え、ボタンサイズも□12ボタン、□15ボタン、
    □17.4ボタンの3種類をご用意
  • 操作部に文字・記号等の表示が可能

【製品用途】

  • 放送音響機器
  • 医療機器 等


電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 業界最薄クラス(*)
防水形照光式押ボタンスイッチ「YB2シリーズ」のご紹介

当社は、NKKスイッチズの代理店です。


NKKスイッチズ 防水形照光式押ボタンスイッチ YB2シリーズNKKスイッチズ 防水形照光式押ボタンスイッチ YB2シリーズ


【主な特徴】

  • IEC 60529のIP65に適合のパネルシール機構を採用
    防水性・防塵性に優れています
    また、紫外線に強い樹脂を採用。
    耐候性にも優れています

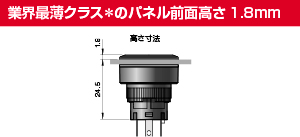

  • 防水形タイプでは業界最薄クラス(*)の
    パネル前面高さ1.8mm
    *2014年1月 NKKスイッチズ調べ
  • パネル表面の出っ張りを少なくし機器のサーフェイス化に貢献
    するとともに、誤動作防止が可能
  • スイッチ本体が24.5mmの短胴形のため、省スペース化に貢献

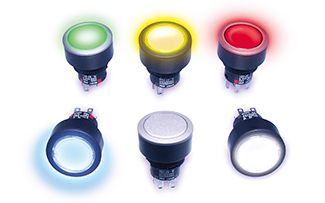

  • 照光式は超高輝度LEDの採用により、操作部を全面照光し、
    スイッチの切換状況の識別が容易にできます
    (発光色:青、緑、赤、白、黄)

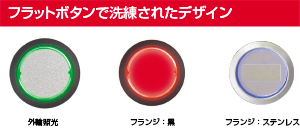

  • フラットボタンは、ステンレス調および照光ボタン(乳白/緑/赤/黄)によりパネルデザインを向上
  • 外輪照光ボタンは、スイッチ本体の超高輝度LED(発光色:青、緑、赤、白、黄)により
    外輪が鮮やかに照光し、高級感を演出します (丸形)
  • フランジはステンレス調タイプと黒色タイプの2種類を用意
  • ボタンを容易に取り外しできない構造とし、イタズラ防止に貢献
  • 操作面は丸形:φ19mmと角形:□18mmで、サーフェイスでありながら操作性に優れます

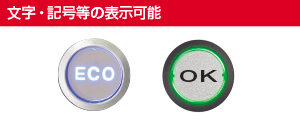

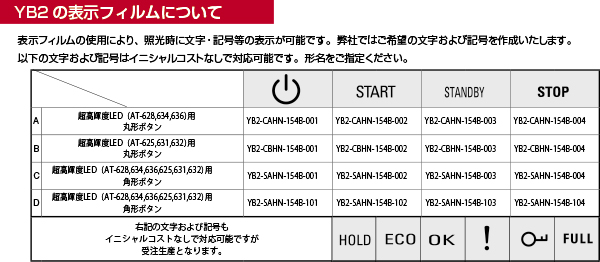

  • 操作部に文字・記号等の表示が可能






【製品用途】

  • FA/OA 機器、医療機器、厨房機器、計測器、通信機器、
    屋外設置機器(コインパーキング精算機)、印刷機、
    ゲーム機、店舗設置機器(販売機)、セキュリティ機器、
    美容機器、特殊車両 等


電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 照光式押ボタンスイッチ LP01シリーズに鮮やかな部分照光タイプを追加

当社は、NKKスイッチズの代理店です。


NKKスイッチズより、照光式押ボタンスイッチ LP01シリーズのバリエーション拡充品として、
部分照光タイプが追加発売されました。
本製品は超高輝度LED を採用し(色は緑、赤、黄の3色)、視認性を意識した照光窓部分
からの鮮やかな照光が特長です。全面照光では得られないシャープな発光で、周囲が明るい
環境でも確かな輝きを実現します。
スイッチ本体は14mm の短胴形ながら、ロングストロークで軽快な操作性。指先にフィットする
ディンプルボタンを採用しています。

LP01シリーズ

【主な特徴】

  • 超高輝度LED による鮮やかな部分照光
    照光部は超高輝度LED による鮮やかな部分照光を実現。スイッチの
    切り替え状況の識別が容易にできます。
  • 省スペースな短胴形なのにロングストローク。軽快な操作感
    スイッチ本体は14mm の短胴形で省スペース化に貢献。
    スタイリッシュなデザインを実現。
    また、接点部分にはマイクロスイッチ機構を採用。
    ロングストロークで軽快な操作感です。
    可動接片にアーク遮蔽部を設け、回路切り替えの際に発生したアークが
    コイルバネのフック部に到達するのを防ぎます。
  • 指先にフィットするディンプルボタン
    指先にフィットするディンプルボタンを採用。ボタン部分は標準色の黒の
    ほかに赤、緑等の特注対応が可能。印字も可能となっています。

【製品用途】

  • 通信機器
  • 無線応用機器
  • 電子計測器
  • オートメーション機器
  • 事務用機器
  • 民生用電子機器 等

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ IP67適合の防水ラージブッシング形トグルスイッチを発売

当社は、NKKスイッチズの代理店です。


NKKスイッチズより、レバー外側の防水ゴムと内部のОリングによる2重の防水構造を
採用し、高い防水信頼性を備えながらもスタイリッシュなデザインを実現したMシリーズ
防水ラージブッシング形トグルスイッチが発売されました。

VS01シリーズ

【主な特徴】

  • 高信頼のダブル防水構造

    レバー外側の防水ゴムと内部のОリングによる2重の防水構造を
    採用し、防水信頼性を向上
  • スタイリッシュなデザイン
    金属レバーの下方に防水ゴムを一体形成することで、防水性能を
    備えながらスタイリッシュなデザインを実現
  • 確かな操作感
    防水ゴムを感じさせない一体形成により、金属レバーそのままの確かな
    操作感と操作性を実現
  • パネルシール機構
    IEC60529 のIP67に適合のパネルシール機構



  • 防塵構造
    パネル表面の可動部に異物が蓄積しないためレバーの操作を妨げません
  • 簡単取付け
    スイッチ本体と一体形の防水構造により容易にパネルへの取付けが可能

【製品用途】

  • 建機
  • 農業機械、農耕機
  • 除雪車
  • 工作機械
  • 輸送機器
  • 食品機械
  • 厨房機器
  • 医療機器 等

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 医療機器向け電源スイッチのご紹介

ロッカスイッチ

JW-S21 シリーズ
JW-M21 シリーズ
JW-L21 シリーズ

NKKスイッチズ P-JW-S21RKK_10A_2
NKKスイッチズ P-JW-M21RKK

押ボタンスイッチ

JP-M26 シリーズ
JP-L26 シリーズ

NKKスイッチズ P-JP-M26BAK

ボタンタイプ

NKKスイッチズ P-JP-M26PBK

プランジャタイプ

当社は、NKKスイッチズの代理店です。


NKKスイッチズの全モールド押ボタンスイッチ JPシリーズおよび
全モールドロッカスイッチ JWシリーズは、国際規格 IEC 60601-1 ed. 3の
要求を満たした電源スイッチです。

IEC 60601-1 ed. 3 では、第7章 ME機器の標識、表示および文字、
第8章 ME機器の電撃的ハザードに関する保護において、電源スイッチに
関する要求が規定されています。主な要求事項は次の通りです。

* 7.4.1    電源スイッチ ・・・ “入” “切” 位置の表示

* 8.11.1  電源からの切離し

a) 電源全ての極から電気的に同時に切り離す手段

c) 4kV?の電源過渡電圧のために IEC 61058-1で規定された
   沿面・空間距離  (接点距離=3mm以上)

ご紹介しておりますスイッチをME機器に搭載する場合は、弊社営業担当まで
ご相談の上、仕様書などをご請求いただき詳細をご確認いただきますよう
お願い致します。


電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 全モールド直流専用小形スイッチ「VS01シリーズ」を発売

当社は、NKKスイッチズの代理店です。

VS01シリーズ

【主な特徴】

  • 小形のボディサイズ
    19インチラックに取付け可能な小形サイズでありながら
    DC420V 15A(高容量タイプ)の定格を実現
  • 独自構造採用で、強力アークを安全に遮断
  • EN61058-1クラスⅡ に準拠した絶縁構造で安全性を確保
  • 感電対策として絶縁カバーを標準付属
  • スナップイン取付け
  • 誤操作防止に配慮
  • 1万回以上の電気的開閉耐久性を実現

【製品用途】

  • 太陽光発電システム
  • データセンター用サーバー電源
  • 蓄電システム
  • 電気自動車充電システム

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 額縁を感じさせない多機能押ボタンスイッチ「フルスクリーンカラーIS」を発売
新感覚“押す”スクリーンでインパクトのある表現が可能!

当社は、NKKスイッチズの代理店です。

フルスクリーンカラーIS

【主な特徴】

  • フルスクリーン化を実現
    額縁(フレーム)を極限まで細くした、
    最先端の有機ELディスプレイを採用(表示ドット数:96×64)
    ボタン天面の独自形状で、額縁を感じさせないため、複数個で
    同一画面を形成し、自由自在な大きさ、レイアウトが可能
  • ハイカラー(16ビットカラー:65,536色)表示による、豊富な表現力を実現
  • カラー有機ELディスプレイは、長寿命50,000時間を実現
  • タッチパネルにはないクリック感と確かな操作感
    1.8mmのショートストロークを確保
  • 100万回以上の抜群の開閉耐久性を実現
  • インターフェイスはSPI通信を採用。高速な同期通信が可能
  • 高信頼の金メッキツイン接点
  • 簡易防塵構造により、接触機構部への塵埃の侵入を防止
  • 端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止
  • 環境負荷物質削減対応
    構成部品・包装は環境負荷物質フリーに対応
    (鉛、カドミウム、水銀、六価クロム、PBB、PBDE)
    RoHS指令対応*
    * 「2011/65/EU」

【製品用途】

  • 放送・音響機器
  • 医療機器 操作パネル
  • アミューズメント
  • 監視装置
  • 車載

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ ステンレス調でありながら、照光と非照光の2面性を兼備した
「YB2シリーズ ハーフミラーボタン」を発売

YB2シリーズ ハーフミラーボタン
YB2シリーズ ハーフミラーボタン
丸形
YB2シリーズ ハーフミラーボタン
角形

当社は、NKKスイッチズの代理店です。

【主な特徴】

  • 高級感のある洗練されたステンレス調ボタン
  • 紫外線などから守る耐候性向上
  • フィルム挿入対応(特注)により、照光時に絵や文字・記号等を
    浮かび上がらせることが可能
  • 不連続蒸着により静電気対策不要
  • IEC 60529のIP65に適合のパネルシール機構
  • 防水形タイプでは業界最薄クラス(*)のパネル前面高さ1.8mm
      (*)2014年1月 NKKスイッチズ調べ
  • スイッチ本体が24.5mmの短胴形のため、省スペース化に貢献

【製品用途】

  • FA/OA 機器、医療機器、厨房機器、計測器、
    屋外設置機器(コインパーキング)、
    店舗設置機器(販売機) 等








電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 業界最薄* 防水形押ボタンスイッチ「YB2シリーズ」に
高級感のある「ステンレス調フランジ・ボタン」をラインナップ
ヘアラインを施した金属質感を演出! 高品位パネルデザインへ!

当社は、NKKスイッチズの代理店です。

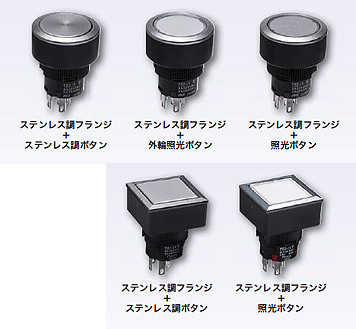

日本開閉器工業 ステンレス調フランジ・ボタン

【主な特徴】

  • 高級感のある洗練されたヘアライン外観採用
  • 紫外線などから守る耐候性向上
  • IEC 60529のIP65に適合の
    パネルシール機構
  • 防水形タイプでは業界最薄クラス(*)の
    パネル前面高さ1.8mm
    (*)2014年1月 NKKスイッチズ調べ
  • スイッチ本体が24.5mmの短胴形のため、
    省スペース化に貢献

【製品用途】

FA/OA 機器、医療機器、厨房機器、
計測器、屋外設置機器、印刷機、
ゲーム機、店舗設置機器(販売機)
セキュリティ機器、通信機器 等

メーカー製品情報ページ

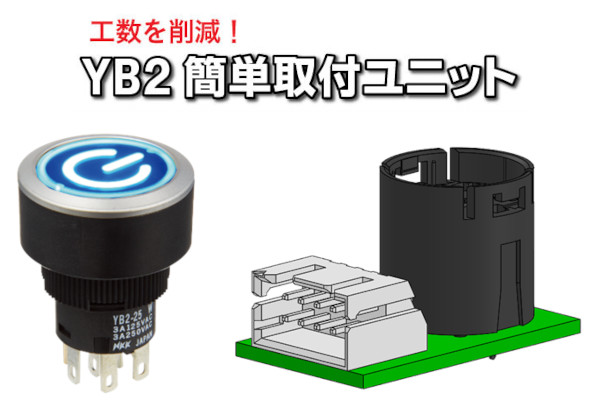

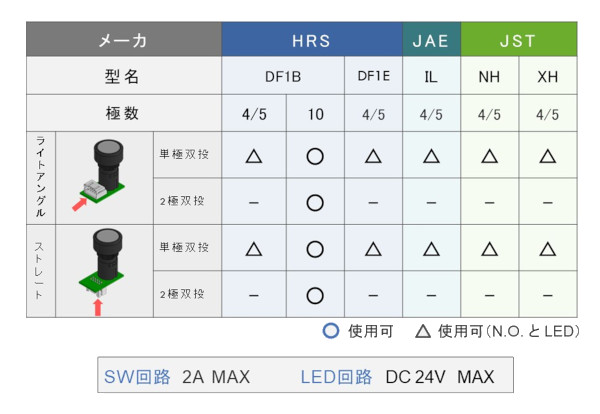

【YB2シリーズ対応ソケット】

  • はんだ端子/PC基板取付に対応!
  • 配線作業省力化に貢献!

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ
