クラウン無線は、緑測器の代理店です。

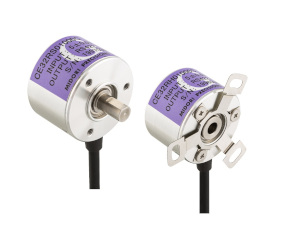

光学式インクリメンタルエンコーダ 「CE32R」 は外径φ32mmの小型形状ながら、最高144,000ppr
出力が可能な高分解能。使用温度範囲は－20℃～＋85℃と広く、振動衝撃にも強く、防滴性を
兼ね備えているため、過酷な環境下でもご使用いただけます。

【主な仕様】

• 高分解能
  外径φ32mmにて、最高144,000ppr出力
  360pprから、ご要望のパルス数に対応可能

• 高い取付自由度
  シャフトタイプと中空タイプ（貫通軸）もラインナップ
  取付の省スペース化が可能
  シャフト先端形状はカスタム対応可能
• 優れた堅牢性
  金属製パルスディスクの採用により耐衝撃性を向上
  －20℃～＋85℃の温度範囲で安定的に出力
  高速回転環境下でも高い応答性 （Max.2MHz）
  防塵防滴性 IP65対応可能

【用途例】

• 計測機器、測量機器
• 印刷機、加工機
• 建機、特殊車輌
• 監視カメラ

この製品のお問い合わせ

メーカー製品情報ページ

クラウン無線は、緑測器の代理店です。

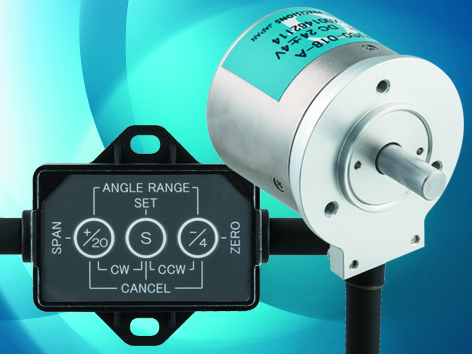

「CP36Uシリーズ」はバルブ制御などに適したデジタルポテンショメータです。無接触式のため、
振動や衝撃に強いなど高い耐久性を有しており、ランニングコスト削減に寄与します。

【主な仕様】

• 絶対直線性±0.2％FS の高精度を実現
• 2線式4～20mAの電流出力で長距離伝送が可能
  変換器不要でコスト削減に寄与
• オプションでスイッチユニットも搭載可能
  簡単なボタン操作で設定が可能で、調整工数の削減に
  寄与します

  • ① 有効角範囲設定機能
  • ② ゼロ・スパン微調整機能
  • ③ 出力増加方向設定機能
• IP67の防塵・防水性能を備えた密閉タイプもご用意可能

【用途例】

• 計装機器
  バルブポジショナー、流量計の開度位置検出
  液面計のフロート位置検出
• 産業機械
  巻取り機やダンサロール等の張力制御
• 船舶機器
  舵角検出・リモコン
• ロボットの関節角度検出

この製品のお問い合わせ

メーカー製品情報ページ

クラウン無線は、緑測器の代理店です。

「CP-45FB シリーズ」 は、産業機械、建設機械、舶用機器などに幅広く採用されている
緑測器製 回転角度ポテンショメータのフラッグシップモデルである 「CPP-45B シリーズ」
（2021 年 6 月をもって販売終了）の後継機種として、高精度化、長寿命化を実現。
コンダクティブ・プラスチック（導電性樹脂）抵抗素子の製法にスクリーン印刷を採用して
います。

【主な仕様】

• 単独直線性（標準）： ±0.1%に精度向上 （従来品：±0.3％標準）
• 摺動寿命 ： 5000万回以上に大幅改善 （従来品 ： 1000万回以上）
• 電線取付はんだ作業を容易にする平端子を採用
• 広範囲に亘るオプション機能有り

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

「CP-1HXシリーズ」は、機器への取付け時の出っ張りが僅か4.4mmで、質量約5gの
小型・軽量無接触回転角度センサです。
薄くした本体内部の電子回路部は密閉されており、回転部を除き防水性も確保されて
います。
バルブ開度や流量検出、ロボットの関節角度検出、建設機械、産業車両のヒューマン
インターフェース等、幅広い用途で活躍します。

【主な仕様】

• ・最大360°まで用途に応じて有効角度の選択可能
• ・シャフト形状は、2種類(Dカット・二面幅)から選択可能
• ・出力形態は、レシオ出力・PWM出力から選択可能
• ・信頼性を求められる機器にも使用できる2出力タイプも対応
• ・本体部と回転部が分離した“セパレートタイプ”も対応

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

本体ボディを樹脂にした金属巻線抵抗の多回転ポテンショメータです。
制御盤設定用や計測器の精密ボリュームとして最適です。

2018年3月末をもって販売終了（2018年1月末日をもって最終注文受付を終了）と
なりました「HP-16シリーズ」の相当品ですが、詳細につきましては、メーカーの
ホームページ等でご確認ください。

【電気的仕様】

有効電気角		3600°
全抵抗値		1k、2k、5k、10k、20k　±5%
単独直線性		±0.25%
定格電力		2W
分解度		0.019%～0.029%

【機械的仕様】

機械角		3600°
回転トルク		max 8.5mN・m
質量		約19g

【環境特性】

使用温度範囲		-40～125℃
耐振動性		150 m/s2
耐衝撃性		500 m/s2

【適用ダイヤル】　H-22、H-46、D-12、DM-15
※ D-14は取付けができません

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

【主な仕様】

• 高精度
  分解能 13bit、精度 11bit
  優れた再現性 ±1カウント
• 高速応答
  位置データ更新周期 12kHz以上
• 出力：シリアルデータ形式
  RS-422インターフェイスを採用
  フォーマットはASI、SPI、SSIから選択可能
• 耐環境性
  振動、衝撃、密閉性に対応した構造
  広い使用温度範囲 （-20～+80℃）
  電磁波、外部磁界に強い

【代表仕様】

分解能		12bit/回転	13bit/回転
精度		±0.1%FS (10bit相当)	±0.05%FS (11bit相当)
位置データ更新周期		24.4kHz	12.2kHz
電源電圧範囲		DC5±0.5 V
消費電流		Max. 150mA
機械的最大回転数		10,000 rpm
使用温度範囲		-20～+80℃
出力仕様	インターフェイス	RS-422
	フォーマット	ASI、SPI、SSI
耐振動		200 ｍ/ｓ2 (IEC60068-2-6)
耐衝撃		1,000 ｍ/ｓ2 (IEC60068-2-27)
電磁両立性(EMC)		(EMI) IEC61000-6-4
		(EMS) IEC61000-6-2
密閉性		IP50/IP67 (ISO60529)
質量		0.1 kg

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

高精度傾斜センサ「ESC3000Z」は、従来の傾斜計で面倒であったフィールドでの
水平位置の調整が、わずか5秒で完了します。
また、傾斜計測に最適なデジタルフィルタを実装済みのため、周波数応答性を
16段の中から自由に選択でき、振動環境下でも傾斜角を正しく計測できます。

【主な仕様】

• 2出力 ： X,Y　2軸
• 広角度対応 ： ～±80°
• 高精度 狭角度～広角度、安定した温度特性
• 高機能（ユーザーフレンドリー）
  振動条件下でも傾斜角計測可

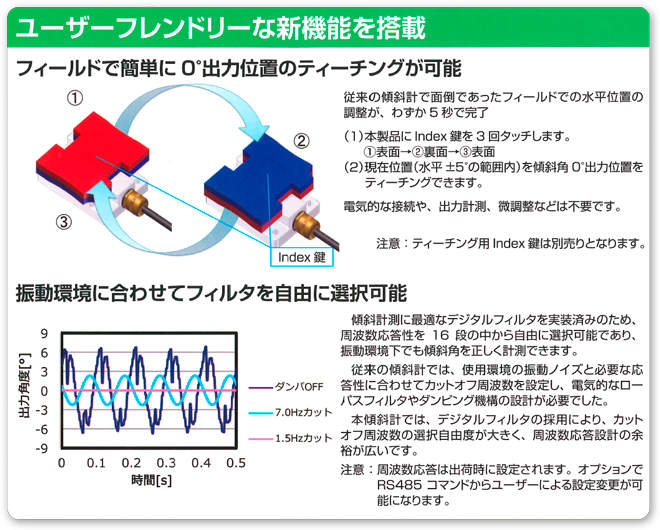

  フィールドで0°位置を簡単ティーチング
  豊富な出力バリエーション
  ユーザによるパラメータ変更が可能
  フィルタ係数、有効角、データ送信間隔、ボーレート

• 堅牢（アルミダイキャスト筐体）、IP67

【仕様】

	レシオ出力	電圧出力	電流出力	シリアル出力 (RS-485)
有効傾斜角	±10°、±20°、±30°、±45°、±60°、±80° X軸・Y軸別々に選択も可能 RS485コマンドからユーザによる設定変更可能（オプション）			±80°
絶対直線性 （精度）	±0.5%FS			±0.1°(～±10°) ±0.2°(～±30°) ±0.5°(～±80°)
入力電圧	DC 5±0.25V	DC 8～30V	DC 24±4V	―
消費電流	最大：75mA
アナログ出力範囲	10～90%Vin	0.5～4.5V	4～20mA	―
アナログ出力分解能	12bit相当			―
応答性	ステップ応答(時定数)：443ms (標準） 70ms～900msの間から16段階で選定可能 RS485コマンドからユーザによる設定変更可能 （オプション）
温度特性	0°位置：±0.5°　（-30～+85℃、25℃基準）
質量	約300g
電線	6芯キャプタイヤコード、外径：φ10mm、芯線：0.5mm2
EMS (耐放射電磁波)	ISO11452準拠　10MHz～1GHzにて出力変動±1％以内 レシオ出力、電流出力、シリアル出力：100V/m，電圧出力：50V/m
EMI (放射電界強度）	CISPR25 3rd.edit CLASS1
使用温度範囲	-30～85℃
静電耐圧	±12kV
振動	70 ｍ/ｓ2 , 5～200Hz/10分　2時間
衝撃	1000 ｍ/ｓ2 , 正弦半波6ms
密閉性	IP67 （ケース本体）
インデックスティーチング	水平±5°の範囲内で、傾斜角0°出力位置のティーチング可能（オプション）

■SAE J1939や、CANopenなどのシリアルインターフェイス対応のご要望についてはご相談下さい。

【用途例】

• 建設機械や農業機器等の車体傾斜
• 食品加工機　/　土木計測等の傾斜検出
  ※防水防塵が必須な用途に最適

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

【主な仕様】

• 側面取付タイプ
• 無接触・高信頼性
  ホールICを使用した無接触型、接点ノイズなし
• 広角度 90～360°を検出
• 高精度
  絶対直線性±0.4％FS（FS=360°）
• 耐環境性
  堅牢（アルミダイカスト筺体）、密閉性 IP64
  EMS（耐放射電磁波）100V/m

【仕様】

	WR-7UHA	WR-7UHA360
有効傾斜角	120°	360°
出力範囲	5 ～ 95 ％ Vin
インデックスポイント	50 ± 1 ％ Vin
絶対直線性	±0.8%FS	±0.4%FS
傾斜角感度	±0.5%FS	±0.3%FS
印加電圧	DC 5±0.5 V
負荷抵抗	10 ｋΩ以上
消費電流	10 ｍA以下
温度特性 -30～80℃（25℃基準）	±0.4%FS	±0.3%FS
機械角	360°エンドレス
応答性	約0.3秒 （ステップ応答）
質量	約 260 g
使用温度範囲	-30 ～ 80 ℃
保存温度範囲	-40 ～ 80 ℃
振動	50 ｍ/ｓ2 、5～500 Hz / 6分、3軸各2時間
衝撃	100 ｍ/ｓ2 、半正弦波11ｍｓ、6方向各3回
EMS（耐放射電磁波）	100 V/m 、200M ～ 1GHz
静電耐圧	±15 ｋV
密閉性	IP 64

■有効傾斜角 90～360°範囲で対応が可能です。詳細についてはご相談下さい。

【用途例】

• 建設機械関連 （クレーン、高所作業車）
• 農業機械
• ゲート開度検出　等

この製品のお問い合わせ

メーカー製品情報ページ

当社は、緑測器の代理店です。

本製品は、CP-2FBJシリーズのローコスト設計品です。
抵抗体の製法と構造の変更により、大幅なコストダウンと納期短縮を実現しました。
シャフト径φ6mmのCP-2FL-6とφ3.175mmのCP-2FLの2モデルをラインナップ。

【電気的仕様】

有効電気角	340°
全抵抗値	1k、5k、10kΩ　±20%
単独直線性	±2%FS (±1%FS 特殊仕様）
定格電力	0.5W/50℃

【機械的仕様】

機械角	360°エンドレス
回転トルク	2mN・m
質量	約20g

【環境特性】

使用温度範囲	-40～100℃
耐振動性	150m/s2　2000Hz　3軸各2h
耐衝撃性	500m/s2　11ms　6方向各3回

※本製品は安価設計の為、軸受けはメタルベアリングです。
ボールベアリング対応はCP-2FB（b）J をご参照ください。

【用途例】

• 流量計バルブ
• 医療機器
• 印刷機
• ジョイスティック

この製品のお問い合わせ

メーカー製品情報ページ

Zettlex社は2004年、英国を拠点として設立され、多くのパテントを有した

独自技術で高精度な位置センサを開発しているメーカーです。

超精密誘導式アブソリュートエンコーダ「IncOder」(インコーダー)は

薄型で無接触構造でありメンテナンスフリー、超精密な回転角度検出が

可能。光学式や静電容量式センサには向かない過酷な環境下での

使用に適しています。

【主な特徴】

• 超薄型・軽量・小型
• 結露や粉じん等の影響を受けないセンシング
• 豊富なカスタマイズ・バリエーションと14bit～21bitの高精度
• ファラデーケージ効果による電磁耐性

【主な用途】

• ロータリージョイント＆ジンバル
• アクチュエータサーボ＆モータエンコーダ
• 光学機器＆赤外線カメラシステム
• ソーラー機器
• 風力発電
• ロボットアーム＆CNC工作機械
• 検査機器＆校正デバイス
• アンテナ＆望遠鏡
• 包装機械＆ラボラトリーオートメーション
• 医療スキャナー＆手術用機器
• クレーン＆マニピュレータ



この製品のお問い合わせ

メーカー製品情報ページ
