照光式押ボタンスイッチ 「TB01シリーズ」 は、ユニバーサルデザインを採用し、防水・防塵構造に優れた
スイッチです。

【主な特徴】

• スイッチ側面からの視認性向上
  側面からでも見やすいLED照光部

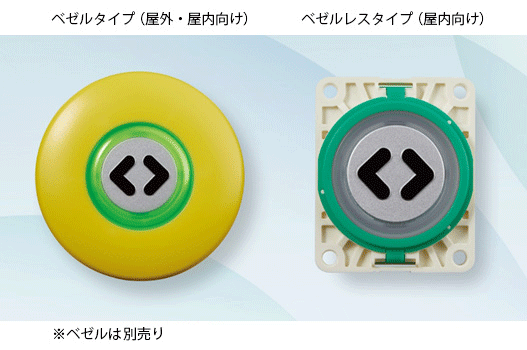

  屋外使用に適したベゼルタイプは、点灯部がどの位置からも見やすい、
  曲面で盛り上がった形状を採用。屋内向けのベゼルレスタイプは、
  様々なパネルデザインに合わせやすいフラットデザイン


• 高い接触信頼性の接点構造
  鉄道車両や地上設備などに実績のある高い信頼性を備えた接点構造を採用し、
  60万回以上の機械的・電気的開閉耐久性を実現


• 端押ししても確実な操作
  摺動部に金属製シャフトを設け、操作部のどの部分を押しても押下できる
  スイッチです


• ユニバーサルデザイン

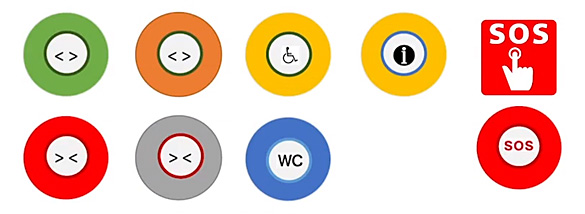

  大きく操作しやすいボタン、凹凸を付けたピクトグラムの採用、見やすい
  ベゼル、LEDカラーなど、あらゆる人が操作しやすく視認性の良いデザイン
  となっています


• すぐれた防水・防塵構造
  ノンクリアランス構造（※）により、スイッチ内部とパネル内部への防水・防塵性能を
  高め、動作安定性を向上しています。パネル前面は IP67、パネル背面は IP64

  ※ノンクリアランス構造　
  スイッチ本体と操作部 (ボタン) の間に、すき間が生じない構造で異物・液体の侵入を
  阻止し、動作安定性を向上させています

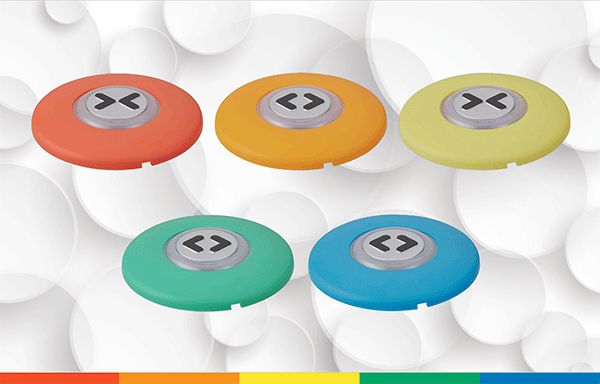

• JIS安全色・カラーユニバーサルデザイン対応ベゼル
  TB01シリーズ用ベゼル（別売り）は、主な用途や使用環境を考慮し、JIS Z 9103 安全色
  （灰色は設定がありません） および誰もがわかりやすく多様な色覚に配慮したデザインの
  ための 「カラーユニバーサルデザイン（CUD）」 に対応したカラーラインナップとしました。

  AT-225-DA（橙）、AT-225-GA（灰）、AT-225-YA（黄）は、2022年9月30日をもって受注・
  販売中止となります。AT-225-DB（橙）、AT-225-GB（灰）、AT-225-YB（黄）が代替品に
  なります。


【製品用途】

• 鉄道車両用半自動ドアスイッチ
• 公共施設、交通機関のバリアフリー
